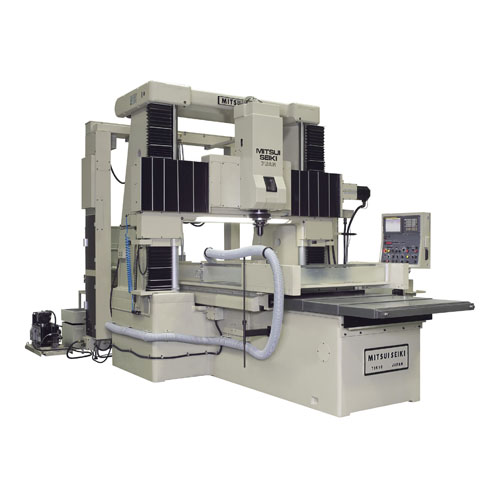

ジグ研削盤

J750G

  • X,Y軸V-F摺動面と主軸頭・横架上下はきさげにより極めて高い幾何学的精度を実現
  • Z軸はNC制御で、切削送りとしてのZ軸とチョッピングサイクルとしてのZ軸の2通りの制御が可能
  • 広範囲な砥石自動切込みストローク（U軸）-3～+50mmを実現
  • 1本の砥石で異径穴を連続自動加工することが可能
  • 必要データを入力するだけで研削加工プログラムを自動生成
  • 最新のHMIを搭載した15インチのタッチパネルを採用
  • 当社で開発した研削支援画面G-MAPSを搭載
カタログのダウンロード
お問い合わせ・見積もり依頼

仕様

spec
項目 単位 型番：J7GAN
ストローク X軸 mm 1,530
Y軸 mm 1,020
テーブル テーブル寸法 mm 1,830×1,200
最大積載質量 kg 2,000
クイル（Z軸） チョッピングストローク mm 135
チョッピングサイクル数
（25mmストロークにて）		 サイクル/分 200
機械質量 kg 約14,000

ジグ研削盤（比較表）

形式 ストローク
（mm）		 テーブル
パレット寸法
（mm）		 最大積載質量
（kg）		 チョッピングストローク
（mm）
J3GEN 500×300 700×350 300 95
J4GDN 610×410 790×600 750 135
J6GCN 1,020×760 1,280×960 1,200 135
J750G 1,530×1,020 1,830×1,200 2,000 135
J350G 500×300 700×350 300 95
