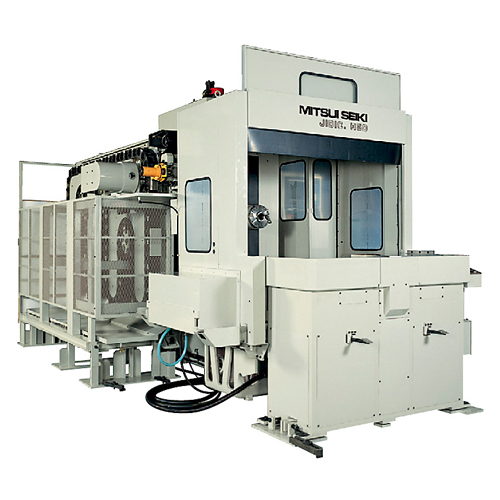

横形マシニングセンタ 4軸 HUシリーズ
HU100
- このクラスでは唯一、T型一体ベッドの採用で非常に高い剛性を実現しました。(X軸標準ストローク機)
- XYZ軸ストロークはそれぞれ3種類の中から組み合わせて機械を構成することが可能
- 大型機にもかかわらず中型機並の高精度を実現
- 高剛性な基本構造と超高トルク・スピンドルの組み合わせでチタン等難削材を高能率に加工できる
仕様
項目 | 単位 | 型番:HU100 (typeⅠ) | 型番:HU100 (typeⅡ) | 型番:HU100 (typeⅢ) | |
---|---|---|---|---|---|
ストローク | X軸 | mm | 1,300 | 1,600 | 2,000 |
Y軸 | mm | 1,000 | 1,200 | 1,500 | |
Z軸 | mm | 1,000 | 1,200 | 1,400 | |
テーブル | パレット寸法 | mm | 1,000×1,000 | 1,000×1,000 | 1,000×1,000 |
最大積載質量 | kg | 3,000 | 5,000 | 5,000 | |
スピンドル | テーパー | ISO 7/24テーパーNo.50 | ISO 7/24テーパーNo.50 | ISO 7/24テーパーNo.50 | |
主軸回転数 | min-1 | 4,500 | 4,500 | 4,500 | |
送り速度 | 早送り速度 | m/min | 20 | 15 | XY:12 Z:15 |
切削送り速度(Max) | m/min | 10 | 10 | 10 | |
APC | 2APC前面ボクサー型 | 2APC前面ボクサー型 | 2APC前面ボクサー型 | ||
ATC | 工具貯蔵本数 | 本 | 60 | 60 | 60 |
機械質量 | kg | 約30,000 | 約32,000 | 約35,000 |
横形マシニングセンタ(比較表)
形式 | ストローク (mm) |
テーブル パレット寸法 (mm) |
最大ワーク寸法 (径×高さ) (mm) |
主軸回転数 (min-1) |
ATC (本) |
|
---|---|---|---|---|---|---|
H5E | 850×700×750 | 630×630 | – | 6,000 | 60 | |
H6E | 1,300×900×900 | 800×800 | φ1,200×1,080 | 6,000 | 60 | |
HPX63 Ⅱ | 1,000×800×900 | 630×630 | φ1,050×1,050 | 6,000 | 60 | |
HS8A | 1,800×1,500×1,200 | 1,500×1,500 | φ2,200×1,800 | 3,150 | 60 | |
HU50A | 720×700×650 | 500×500 | φ800×1,000 | 8,000 | 60 | |
HU80EX | 1,200×950×900 | 800×800 | φ1,200×1,200 | 6,000 | 60 | |
HU100 | 1,300×1,000×1,000/ 1,600×1,200×1,200/ 2,000×1,500×1,400 |
1,000×1,000 | φ1,500×1,400/ φ1,600×1,600/ φ2,000×1,900 |
4,500 | 60 | |
HU50A-5X | 720×850×850 | 500×500 | φ750×700 | 12,000 | 60 | |
HU63A-5X | 900×900×900 | 630×630 | φ950×900 | 6,000 | 60 | |
HU80A-5X | 1,200×1,000×1,050 | 800×800 | φ1,200×1,000 | 6,000 | 60 | |
HU100-5X | 1,300×1,200×1,200 | 1,000×1,000 | φ1,500×1,050 | 4,500 | 60 | |
HU100-5XL | 2,000×1,500×1,400 | 1,000×1,000 | φ2,000×1,200 | 4,500 | 60 | |
HU100-5XLL | 2,500×1,750×1,400 | 1,700×1,000 | φ2,500×1,400 | 4,500 | 60 | |
HU50-T | 770×700×650 | φ360 | φ500×350 | 12,000 | 60 | |
HU63-T | 900×800×800 | φ360 | φ800×618 | 6,000 | 60 | |
HU100-T | 1,300×1,000×1,000 | φ600 | φ1,200×700 | 4,500 | 60 | |
HU100-TS | 1,300×1,500×1,400 | 1,000×1,000 | φ1,250×1,900 | 10,000 | 60 |
