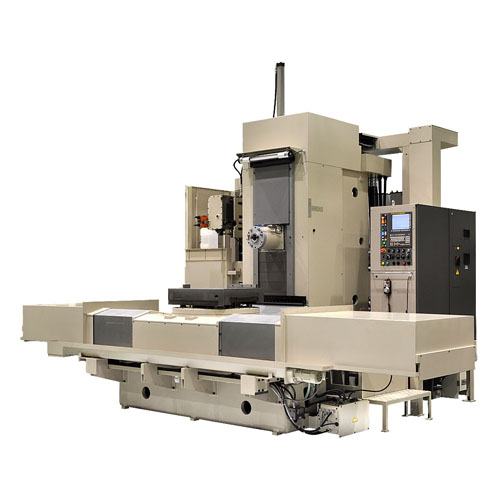

超高精度 横形マシニングセンタ 4軸

H6E

  • 非常に厚みのある3点支持ベッド、XYZ軸摺動面は全軸V-Vのきさげされた摺動面、職人の技を極めた造りこみによりマシニングセンタをはるかに凌ぐ、まさに横形ジグボーラーと言うべき究極のマザーマシン
  • 0.1μmの最小移動単位でも確実に動くほど応答性に優れている
  • ダイレクトドライブ方式の主軸は極めて低熱変位を実現

仕様

spec
項目 単位 型番:H6E
ストローク X軸 mm 1,300
Y軸 mm 900
Z軸 mm 900
テーブル パレット寸法 mm 800×800
最大積載質量 kg 1,600
スピンドル テーパー ISO 7/24テーパーNo.50
主軸回転数 min-1 6,000
送り速度 早送り速度 m/min 5
切削送り速度(Max) m/min 4
APC OP
ATC 工具貯蔵本数 60
機械質量 kg 約21,000
