立形マシニングセンタ 5軸 Vertexシリーズ

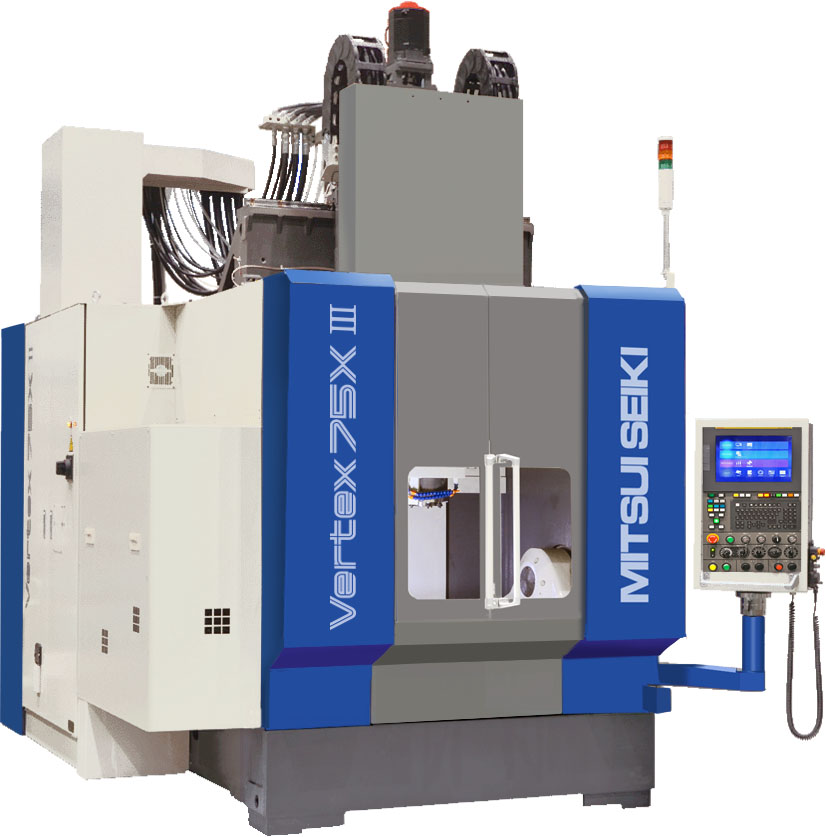

Vertex75X Ⅲ
- コンパクトな設置スペースで（2.2m×3.4m）、大きなワークの積載（φ950mm×高さ650mm）が可能
- 自社製の傾斜･回転テーブルを採用。高精度で高速な割出しを実現
- 工具やワークへの接近が容易
- センタートラフで良好な切粉処理
- 主軸熱変位補正を標準で装備し、動的な状態での精度を高めた
仕様
| 項目 | 単位 | 型番：Vertex75 Ⅲ | |
|---|---|---|---|
| ストローク | X軸 | mm | 750 |
| Y軸 | mm | 800 | |
| Z軸 | mm | 700 | |
| A軸 | ° | +15～-105 | |
| C軸 | ° | 360 | |
| テーブル | テーブル寸法 | mm | φ500 |
| 最大積載質量 | kg | 500 | |
| スピンドル | テーパー | ISO 7/24テーパーNo.40 | |
| 主軸回転数 | min-1 | 15,000/25,000 | |
| 早送り速度 | XYZ軸 | m/min | 48 |
| A軸 | min-1 | 30 | |
| C軸 | min-1 | 40 | |
| ATC | 工具貯蔵本数 | 本 | 40 |
| 機械質量 | kg | 約12,500 | |
立体マシニングセンタ（比較表）
| 形式 | ストローク （mm） |
テーブル パレット寸法 （mm） |
最大積載質量 （kg） |
主軸回転数 （min-1) |
|
|---|---|---|---|---|---|
| Vertex55 Ⅲ |  |
550×600×500 | 700×600 | 800 | 15,000/25,000 |
| Vertex75 Ⅲ |  |
750×800×700 | 900×800 | 1,000 | 15,000/25,000 |
| VU50A |  |
700×500×450 | 1,100×580 | 600 | 12,000 |
| VU65A |  |
1,280×650×610 | 1,500×600 | 1,500 | 6,000 |
| Vertex55X Ⅲ |  |
550×600×500 | φ400 | 350 | 15,000/25,000 |
| Vertex75X Ⅲ | |
750×800×700 | φ500 | 500 | 15,000/25,000 |
| PJ303X |  |
300×325×200 | φ180 | 20 | 50,000 |
| PJ812 |  |
1200×800×500 | 1,200×800 | 1,500 | 30,000 |
