ねじ研削盤（雌ねじ研削盤）
GSN180iS
- ボールねじナット等の雌ねじ研削加工専用研削盤
- 加工物の諸元を対話形式で入力するだけで、ほとんどのねじの加工が可能（プログラミングは不要）
- 加工物のねじ溝形状に合った最適なドレッサーを用意
- オプションのハイリード砥石スピンドルによりハイリードねじの加工が可能
仕様
| 項目 | 単位 | 型番：GSN180iS | |
|---|---|---|---|
| 能力・容量 | テーブル上の振り | mm | φ480 |
| 研削できるねじ長さ | mm | 180 | |
| 砥石軸 | |||
| 傾き角度 | ° | ±10 | |
| 標準型 | min-1 | 24,000 | |
| 強剛性型 | min-1 | 15,000 | |
| 高速型 | min-1 | 40,000 | |
| 超高速型 | min-1 | 70,000 | |
| 特殊ストレート型 | min-1 | 15,000 | |
| テーブルストローク | mm | 400 | |
| ワーク主軸 | 回転数 | min-1 | 100 |
| 機械質量 | kg | 約7,000 | |
ねじ研削盤（比較表）
| 形式 | テーブル上の振り （mm） |
センター間距離 （mm） |
研削できるねじ長さ （mm） |
砥石サイズ （mm） |
砥石最高使用周速度 （m/min） |
回転数 （min-1） |
|
|---|---|---|---|---|---|---|---|
| GSE30A |  |
φ270 | 450 | 300 | φ355 | 2,700 | 100 |

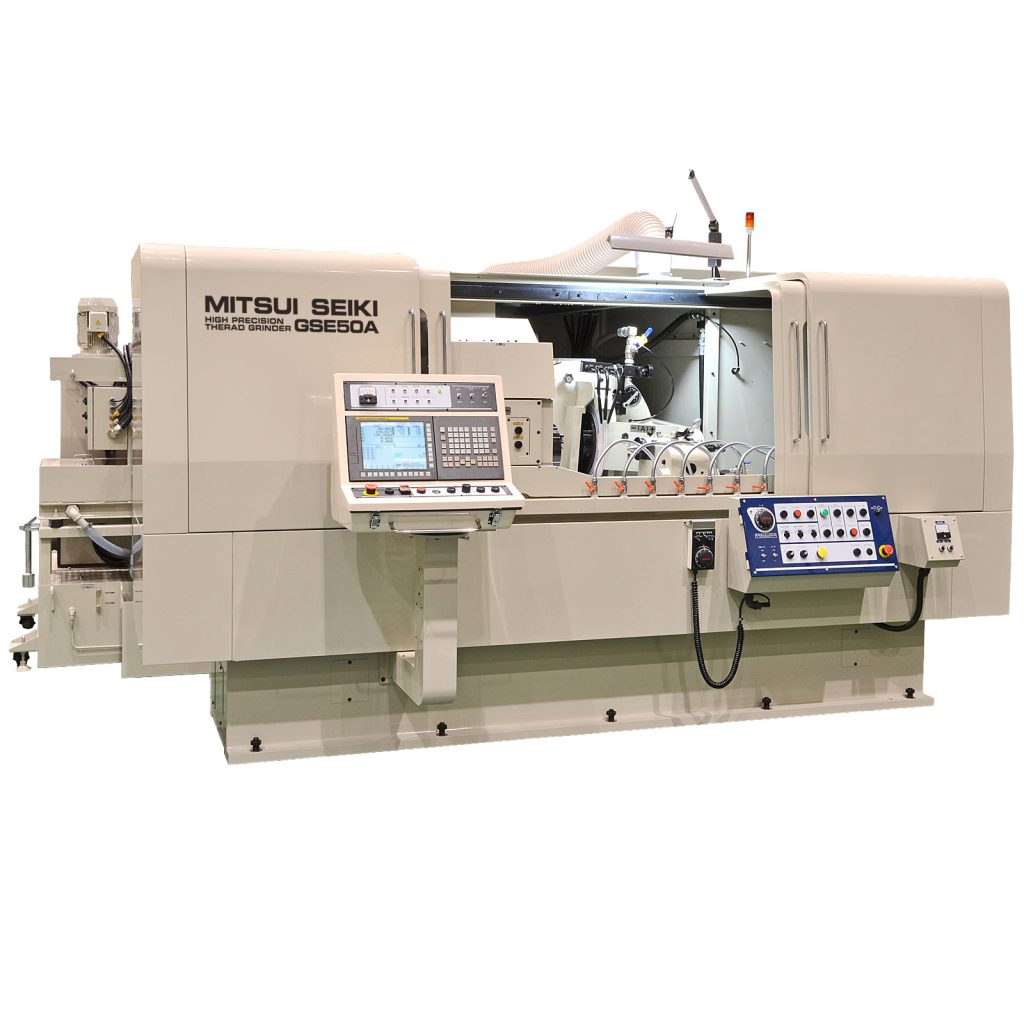

| GSE50A |  |
φ480 | 750 | 500 | φ510 | 2,700 | 100 |
| GSE100A |  |
φ480 | 1,250 | 1,000 | φ510 | 2,700 | 100 |

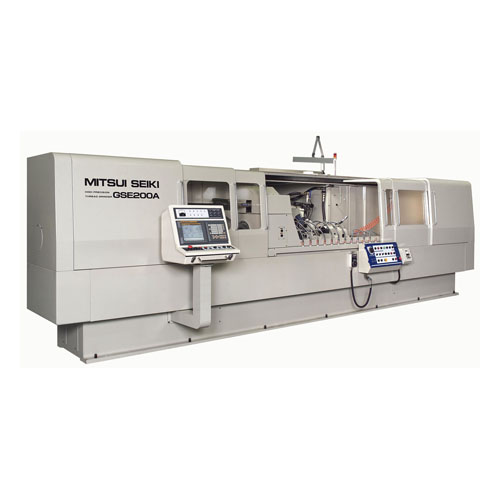

| GSE200A |  |
φ480 | 2,250 | 2,000 | φ510 | 2,700 | 100 |
| GSE320A |  |
φ480 | 3,650 | 3,200 | φ510 | 2,700 | 80 |

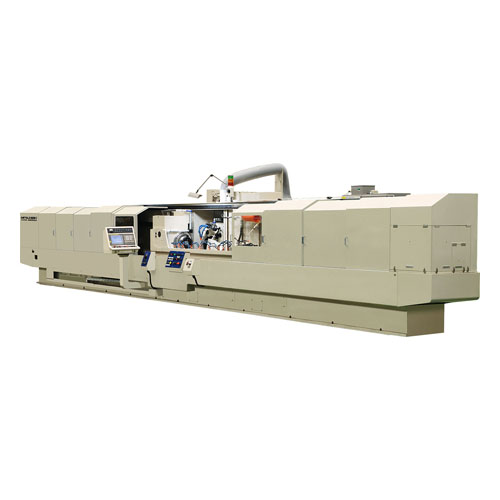

| GSE500A |  |
φ480 | 5,400 | 5,000 | φ510 | 2,700 | 80 |
| GSH200A |  |
φ480 | 2,250 | 2,000 | φ200 | 3,600 | 200 |
| GSE100B |  |
φ480 | 1,250 | 1,000 | φ450 | 4,800 | 100 |
| GSE200B | |
φ480 | 2,250 | 2,000 | φ450 | 4,800 | 100 |
| GSE320B | |
φ480 | 3,650 | 3,200 | φ450 | 4,800 | 80 |
| GSE400i |  |
φ480 | – | 400 | – | 1,800 | 100 |
| GSE600i | |
φ480 | – | 400 | – | 1,800 | 100 |
| GSN180iS | |
φ480 | – | 180 | – | – | 100 |
| GSC100H |  |
φ480 | 1,250 | 1,000 | φ510 | 3,600 | 100 |
| GSE100H |  |
φ480 | 1,250 | 1,000 | φ510 | 3,600 | 100 |
| GSE200H | |
φ480 | 2,250 | 2,000 | φ510 | 3,600 | 100 |
| GSD100A |  |
φ480 | – | 450 | φ460 | 1,868 | 70 |
| LMS1500N |  |
– | 1,800 | – | – | – | 40 |
| LMS3000N | |
– | 3,500 | – | – | – | 40 |
