立形マシニングセンタ 3軸 Vertexシリーズ

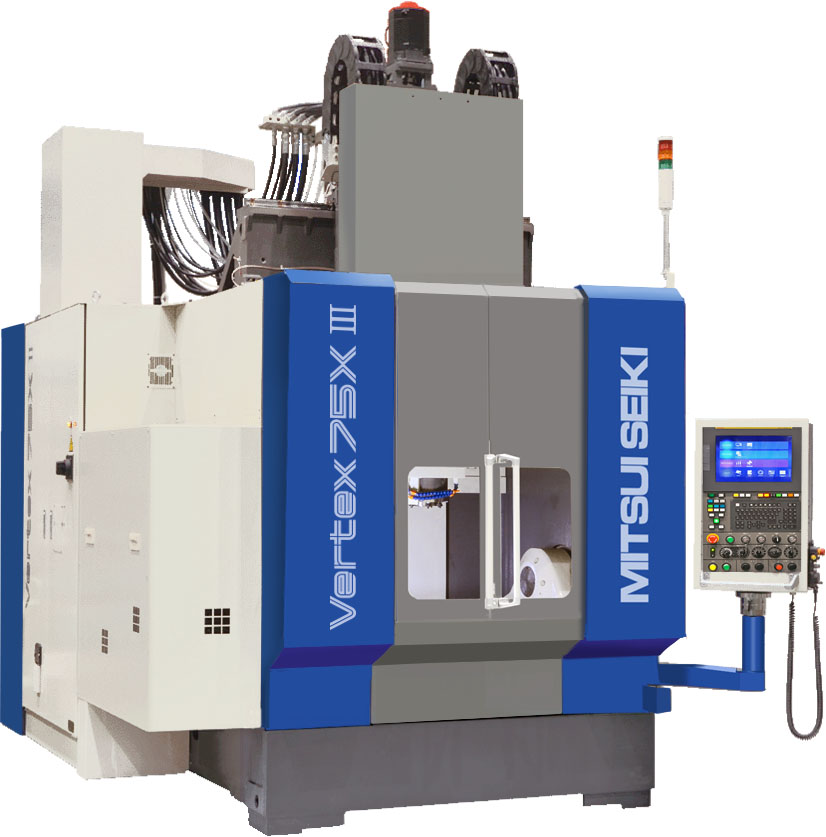

Vertex75

  • 高性能になった主軸熱変位補正機能を搭載し、Z軸方向変位量を従来比1/3へ改善
  • ベッド・コラム剛性の向上で微小線分送りによる3次元形状の商品位が向上
  • ヒューマンインターフェースHMI機能を搭載した15カラーLCD付操作盤をオプションで用意

仕様

spec
項目 単位 型番:Vertex75 Ⅲ
ストローク X軸 mm 750
Y軸 mm 800
Z軸 mm 700
テーブル パレット寸法 mm 900×800
最大積載質量 kg 1,000
スピンドル テーパー ISO 7/24テーパーNo.40
主軸回転数 min-1 15,000/25,000
早送り速度 XYZ軸 m/min 48
ATC 工具貯蔵本数 24
機械質量 kg 約11,500

立体マシニングセンタ(比較表)

形式 ストローク
(mm)
テーブル
パレット寸法
(mm)
最大積載質量
(kg)
主軸回転数
(min-1)
