立形マシニングセンタ 3軸 VUシリーズ

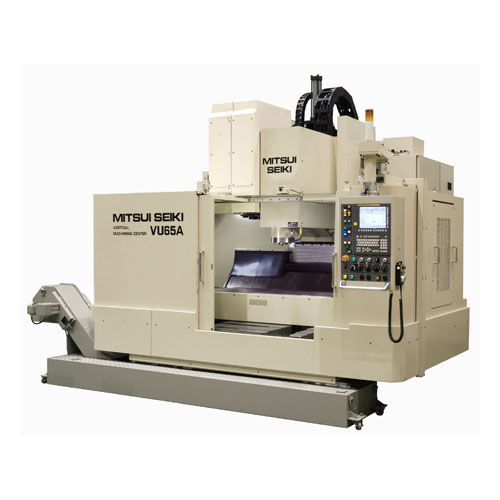

VU65A
- 角ガイド採用で長期間の精度維持、高剛性を実現
焼入れ処理された角ガイドは、キサゲ加工により 真直度・直角度が出された面に取り付けている - Y軸のガイドは4本
X軸がストローク端に移動してもオーバーハングがない - 主軸は標準仕様で高剛性ギア駆動の50番主軸 6,000min-1の他に オプションで50番主軸 12,000min-1、40番主軸 20,000min-1を用意
仕様
| 項目 | 単位 | 型番：VU65A | |
|---|---|---|---|
| ストローク | X軸 | mm | 1,280 |
| Y軸 | mm | 650 | |
| Z軸 | mm | 610 | |
| テーブル | パレット寸法 | mm | 1,500×600 |
| 最大積載質量 | kg | 1,500 | |
| スピンドル | テーパー | ISO 7/24テーパーNo.50 | |
| 主軸回転数 | min-1 | 6,000 （OP：12,000/20,000） |
|
| 早送り速度 | XYZ軸 | m/min | 24 |
| ATC | 工具貯蔵本数 | 本 | 20 |
| 機械質量 | kg | 約13,000 | |
立体マシニングセンタ（比較表）
| 形式 | ストローク （mm） |
テーブル パレット寸法 （mm） |
最大積載質量 （kg） |
主軸回転数 （min-1) |
|
|---|---|---|---|---|---|
| Vertex55 Ⅲ |  |
550×600×500 | 700×600 | 800 | 15,000/25,000 |
| Vertex75 Ⅲ |  |
750×800×700 | 900×800 | 1,000 | 15,000/25,000 |
| VU50A |  |
700×500×450 | 1,100×580 | 600 | 12,000 |
| VU65A | |
1,280×650×610 | 1,500×600 | 1,500 | 6,000 |
| Vertex55X Ⅲ |  |
550×600×500 | φ400 | 350 | 15,000/25,000 |
| Vertex75X Ⅲ | |
750×800×700 | φ500 | 500 | 15,000/25,000 |
| PJ303X |  |
300×325×200 | φ180 | 20 | 50,000 |
| PJ812 |  |
1200×800×500 | 1,200×800 | 1,500 | 30,000 |
