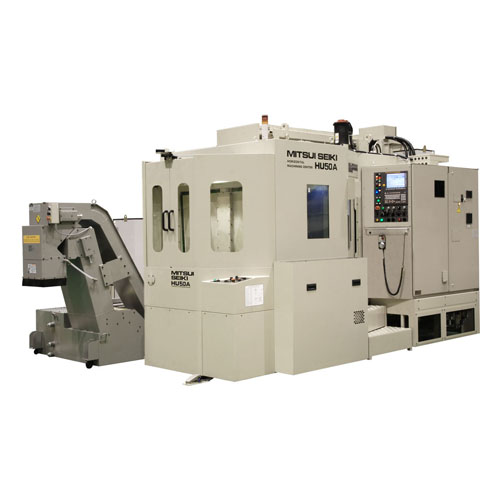

横形マシニングセンタ 4軸 HUシリーズ

HU50A

  • 角ガイド採用で長期間の精度維持、高剛性を実現
  • 焼入れ処理された角ガイドは、キサゲ加工により真直度・直角度が出された面に取り付け
  • コラム摺動部にエアサポートによる荷重軽減を行っているため、すべり方式の摺動面にもかかわらず滑らかな高速送りを実現
  • 一体型で極めて剛性ある3点支持ベッドを採用

仕様

spec
項目 単位 型番:HU50A
ストローク X軸 mm 720
Y軸 mm 700
Z軸 mm 650
テーブル パレット寸法 mm 500×500
最大積載質量 kg 800
スピンドル テーパー ISO 7/24テーパーNo.40
主軸回転数 min-1 8,000
(OP:12,000/20,000)
送り速度 早送り速度 m/min 36
切削送り速度(Max) m/min 20
APC 2APC前面旋回型
ATC 工具貯蔵本数 60
機械質量 kg 約12,000

横形マシニングセンタ(比較表)
