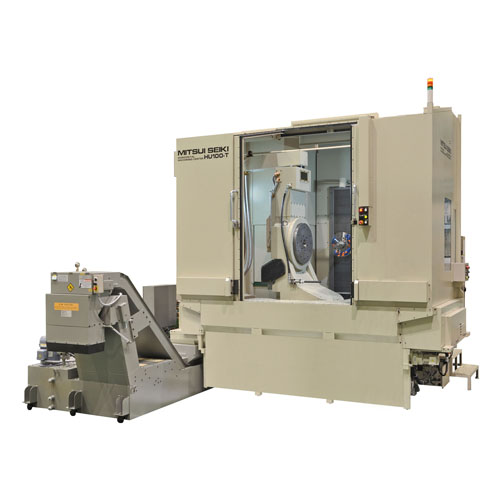

横形マシニングセンタ　5軸（テーブルonテーブル・タイプ）

HU100-T

  • B軸の上にC軸テーブルを載せたビルトインタイプの横形5軸マシニングセンタ
  • HU40-T,HU50-Tはφ360パレットの4APCが標準仕様となっており、φ360固定テーブル機、50Tテーパーのツールシャンクによる自動ワーク交換機の仕様も用意
  • B軸/C軸の一体型化、スリーローラー･ベアリングの採用により剛性が向上
  • B軸/C軸の割出し速度は従来にない速さ（B軸／C軸共 早送り･切削送り速度30min-1）
    B軸が最高速度に達する時間は120msecと高速立ち上がりを実現（HU40-T,HU50-T）
カタログのダウンロード
お問い合わせ・見積もり依頼

仕様

spec
項目 単位 型番：HU100-T
ストローク X軸 mm 1,300
Y軸 mm 1,000
Z軸 mm 1,000
B軸 ° -90～+180
C軸 ° 360
テーブル パレット寸法 mm φ600
最大ワーク寸法（径×高さ） mm φ1,200×700
最大積載質量 kg 600
スピンドル テーパー ISO 7/24テーパーNo.50
主軸回転数 min-1 4,500
早送り速度 XYZ軸 m/min 15
B軸 min-1 10
C軸 min-1 10
APC 装着不可
ATC 工具貯蔵本数 本 60
機械質量 kg 約32,000

横形マシニングセンタ（比較表）

形式 ストローク
（mm）		 テーブル
パレット寸法
（mm）		 最大ワーク寸法
（径×高さ）
（mm）		 主軸回転数
（min-1）		 ATC
（本）
H5E 850×700×750 630×630 – 6,000 60
H6E 1,300×900×900 800×800 φ1,200×1,080 6,000 60
HPX63 Ⅱ 1,000×800×900 630×630 φ1,050×1,050 6,000 60
HS8A 1,800×1,500×1,200 1,500×1,500 φ2,200×1,800 3,150 60
HU50A 720×700×650 500×500 φ800×1,000 8,000 60
HU80EX 1,200×950×900 800×800 φ1,200×1,200 6,000 60
HU100 1,300×1,000×1,000/
1,600×1,200×1,200/
2,000×1,500×1,400		 1,000×1,000 φ1,500×1,400/
φ1,600×1,600/
φ2,000×1,900		 4,500 60
HU50A-5X 720×850×850 500×500 φ750×700 12,000 60
HU63A-5X 900×900×900 630×630 φ950×900 6,000 60
HU80A-5X 1,200×1,000×1,050 800×800 φ1,200×1,000 6,000 60
HU100-5X 1,300×1,200×1,200 1,000×1,000 φ1,500×1,050 4,500 60
HU100-5XL 2,000×1,500×1,400 1,000×1,000 φ2,000×1,200 4,500 60
HU100-5XLL 2,500×1,750×1,400 1,700×1,000 φ2,500×1,400 4,500 60
HU50-T 770×700×650 φ360 φ500×350 12,000 60
HU63-T 900×800×800 φ360 φ800×618 6,000 60
HU100-T 1,300×1,000×1,000 φ600 φ1,200×700 4,500 60
HU100-TS 1,300×1,500×1,400 1,000×1,000 φ1,250×1,900 10,000 60
