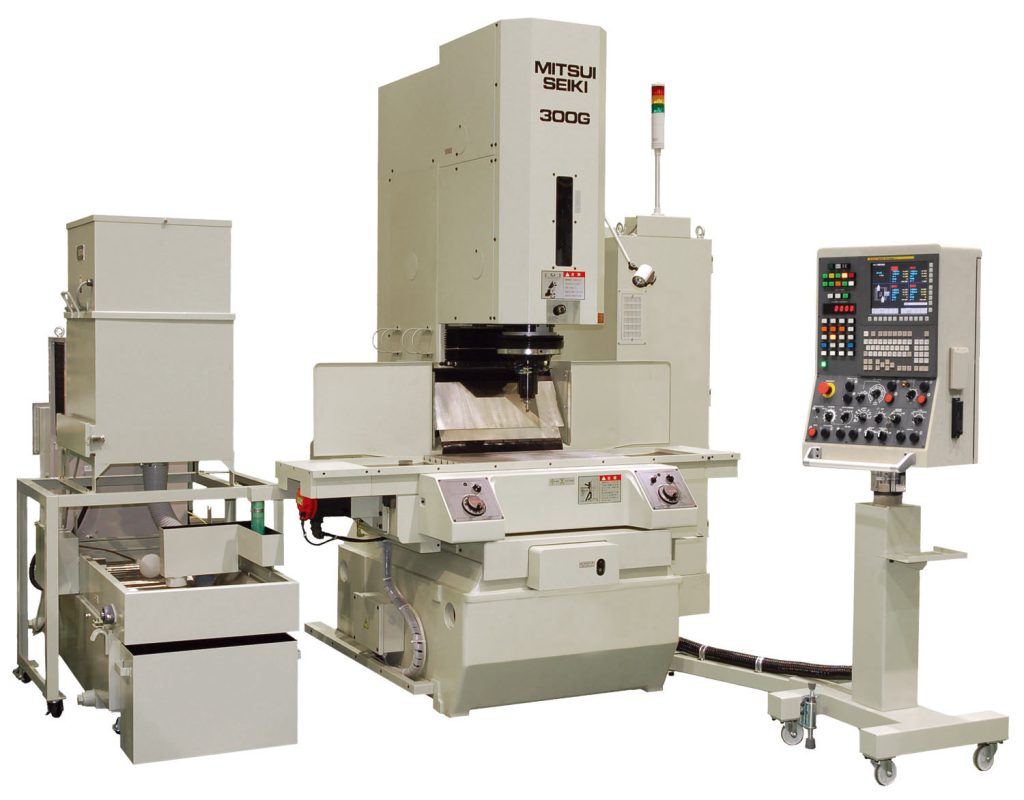

ジグ研削盤

J3GEN

  • X,Y軸V-F摺動面と主軸頭・横架上下はきさげにより極めて高い幾何学的精度を実現（全機種）
  • Z軸はNC制御で、切削送りとしてのZ軸とチョッピングサイクルとしてのZ軸の2通りの制御が可能
  • Z軸にリニアモータを採用
    （工作機械での実用化は初）従来機では実現不可能だったZ軸チョッピングサイクル毎分400cycle（25mmストロークにて）を実現し、輪郭研削における加工時間を大幅に短縮
カタログのダウンロード
お問い合わせ・見積もり依頼

仕様

spec
項目 単位 型番：J3GEN
ストローク X軸 mm 500
Y軸 mm 300
テーブル パレット寸法 mm 700×350
最大積載質量 kg 300
クイル（Z軸） チョッピングストローク mm 95
チョッピングサイクル数
（25mmストロークにて）		 サイクル/分 400
機械質量 kg 約3,300

ジグ研削盤（比較表）

形式 ストローク
（mm）		 テーブル
パレット寸法
（mm）		 最大積載質量
（kg）		 チョッピングストローク
（mm）
J3GEN 500×300 700×350 300 95
J4GDN 610×410 790×600 750 135
J6GCN 1,020×760 1,280×960 1,200 135
J750G 1,530×1,020 1,830×1,200 2,000 135
J350G 500×300 700×350 300 95
