リニアモータ駆動 立形マシニングセンタ リニアモータ機VLシリーズ

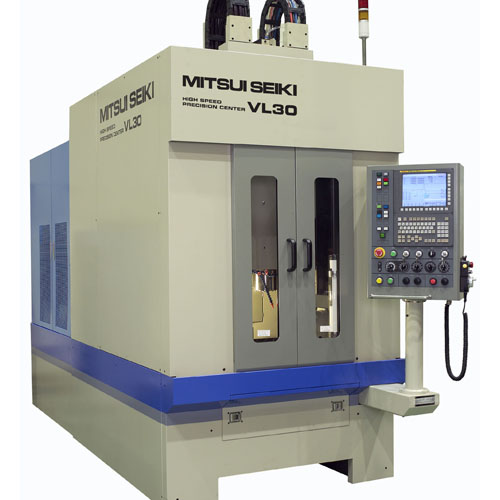

VL30

見出し

  • 全軸にリニアモータを採用したことにより、従来の送り機構では避けられないバックラッシュやロストモーションがなく、高速で高精度な加工が可能
  • 0.1μm制御で早送り・切削送り(X,Y,Z)40m/min,加速度1Gを実現
  • 加速度1Gを実現するために可動部は軽く、不可動部は重い構造とした高剛性マシン
  • 微小送りの高速応答性に優れ、微細穴加工から3次元微小ブロック加工まで、指令に忠実な加工を実現
  • 回転軸(C軸)、傾斜軸(A軸)にDD(ダイレクトドライブ)モータを採用により(国内初)、驚異的な回転速度を達成

仕様

spec
項目 単位
ストローク X軸 mm 200
Y軸 mm 300
Z軸 mm 200
テーブル テーブル寸法 mm 300×400
最大積載質量 kg 200
送り速度 XYZ軸 m/min 40
ATC 工具貯蔵本数 12
機械質量 kg 約5,800
※スピンドルはtypeⅠ~Ⅲから選択となります。
項目 単位 typeⅠ typeⅡ typeⅢ
ストローク テーパー HSK-E25 HSK-E32 HSK-E40
主軸回転数 min-1 50,000 30,000 25,000

※注釈
