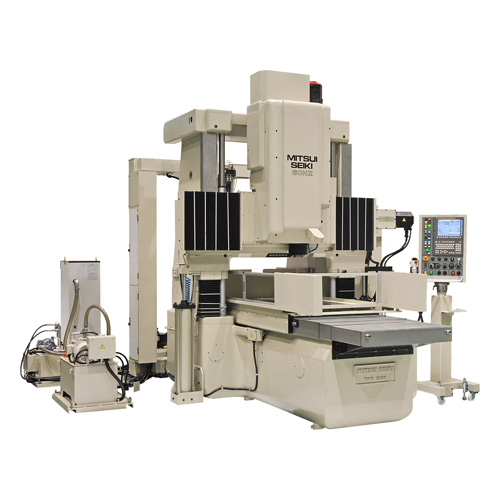

ジグボーラー(トラディショナル・タイプ)

J6CN

  • 究極の空間精度をもったマザーマシンの中のマザーマシン
  • X,Y軸V-F摺動面はきさげにより極めて高い真直度、直角度を出している
  • オプションでATC装置を装着可能
  • 主軸テーパーはオプションで50T仕様が選択

仕様

spec
項目 単位 型番:J6CN
ストローク X軸 mm 1,020
Y軸 mm 760
Z軸 mm 300
テーブル テーブル寸法 mm 1,280×960
最大積載質量 kg 1,200
スピンドル テーパー ISO 7/24テーパーNo.45
OP:ISO 7/24テーパーNo.50
主軸回転数 min-1 3,200
機械質量 kg 約9,000

ジグボーラー(比較表)

形式 ストローク
(mm)
テーブル寸法
(mm)
最大積載質量
(kg)
主軸回転数
(min-1
テーパー
