水潤滑式
U-14000シリーズ

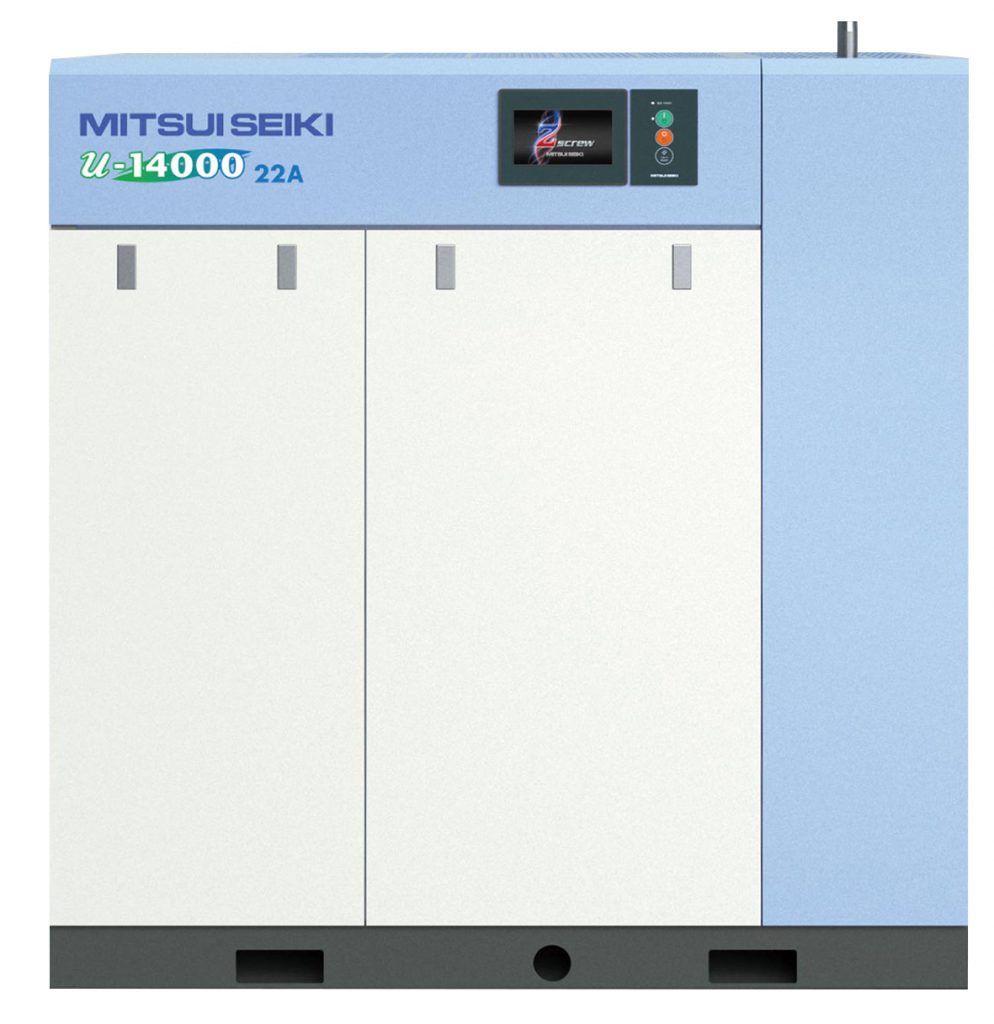

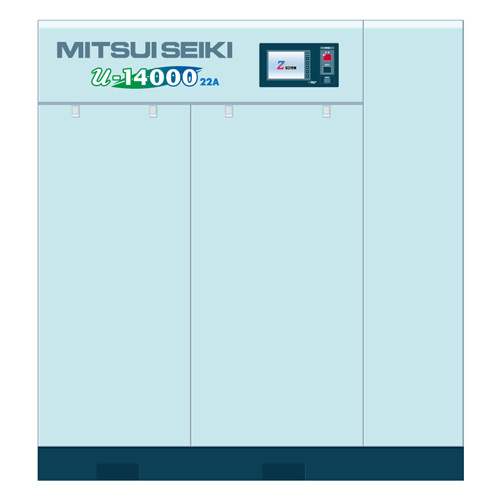

u-14022A3-R
シンプルな環境機能に徹したスタンダードタイプ
- ファンモータもインバータ制御
- 永久磁石IPMモータ搭載
- 理想的な水潤滑システム
- シンプルで環境に優しい水潤滑
- 運転管理を用意にする液晶モニター（タッチパネル式）を標準装備
仕様
| 形式 | 型番：u-140225A3-R | 型番：u-140226A3-R | ||
|---|---|---|---|---|
| 項目 | 単位 | |||
| 電波周波数 | Hz | 50 | 60 | |
| 電源電圧 | V | 200 | 200・220 | |
| 吐出し空気量 | m3/min | 3.5 | ||
| 吐出し圧力 | MPa | 0.7 | ||
| 容量制御方式 | 省電力AUCS or 自動発停選択 | |||
| 吸込み条件 | 大気圧 （2～40℃） | |||
| 電動機出力 | kW | 22 | ||
| 電動機形式 | 全閉外扇三相誘導電動機（IE3モータ） | |||
| 始動方式 | 3コンタクタ、スターデルタ始動 | |||
| 駆動方式 | カップリング直結駆動 | |||
| 冷却方式 | 空冷 | |||
| ファンモータ出力 | kW | 2.2 （インバータ制御） | ||
| 潤滑水充填量 | L | 23 | ||
| ドライヤ | 出口空気露点 | ℃ | 10 （加圧下）* | |
| 消費電力 | kW | 1.5/1.8 | ||
| 使用冷媒 | R-407C | |||
| 冷媒封入量 | g | 600 | ||
| 吐出し空気口径 | R | 1 | ||
| 幅×奥行×高さ
［ドライヤレス］ |
mm | 1457[1277]×750×1510 | ||
| 質量（乾燥） | kg | 750 | ||
| 騒音値 | dB・(A) | 59 | ||
*周囲温度30℃、湿度75%、定格吐出圧力の条件による値です。
- 吐出し圧力0.93MPa仕様（オプション）も承ります。
- 騒音値は無響音状態で機械正面より1.5m、高さ1m転で測定した値です。（0.7MPa時）
- 異電圧400/440Vも承ります。（オプション）
水潤滑式 U-14000シリーズ（比較表）
| 形式 | 吐出し空気量 （m3/min） |
吐出し圧力 （MPa） |
電動機出力 （kW） |
始動方式 | 幅×奥行×高さ ［ドライヤレス］ （mm） |
|
|---|---|---|---|---|---|---|
| u-14015A3-R |  |
2.3 | 0.7 | 15 | 直入始動 | 1457[1277]×750×1510 |
| u-14022A3-R |  |
3.5 | 0.7 | 22 | 3コンタクタ、スターデルタ始動 | 1457[1277]×750×1510 |
| u-14037A3-R |  |
6.1 | 0.7 | 37 | 3コンタクタ、スターデルタ始動 | 2068[1850]×750×1595 |
| u-14055A3-R |  |
9.5 | 0.7 | 55 | 3コンタクタ、スターデルタ始動 | 2300[1860]×1200×1500 (クーラーユニットを除く) |
| u-14055W3-R |  |
9.5 | 0.7 | 55 | 3コンタクタ、スターデルタ始動 | 2300[1860]×1200×1500 |
| u-14075A3-R |  |
13 | 0.7 | 75 | 3コンタクタ、スターデルタ始動 | 2600[1860]×1200×1500 (クーラーユニットを除く) |
| u-14075W3-R |  |
13 | 0.7 | 75 | 3コンタクタ、スターデルタ始動 | 2600[1860]×1200×1500 |
