水潤滑式

U-14000シリーズ

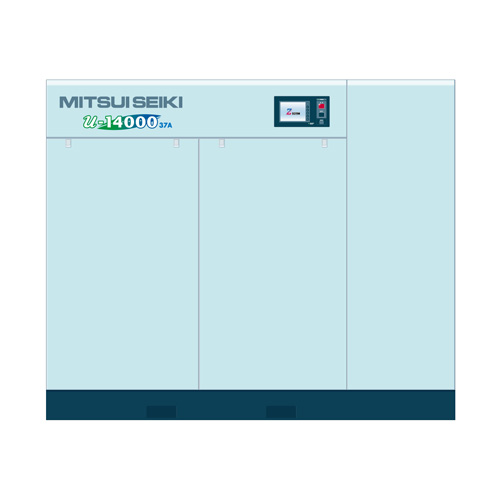

u-14037A3-R

シンプルな環境機能に徹したスタンダードタイプ

  • ファンモータもインバータ制御
  • 永久磁石IPMモータ搭載
  • 理想的な水潤滑システム
  • シンプルで環境に優しい水潤滑
  • 運転管理を用意にする液晶モニター(タッチパネル式)を標準装備

仕様

spec
形式 型番:u-140375A3-R 型番:u-140376A3-R
項目 単位
電波周波数 Hz 50 60
電源電圧 V 200 200・220
吐出し空気量 m3/min 6.1
吐出し圧力 MPa 0.7
容量制御方式 省電力AUCS or 自動発停選択
吸込み条件 大気圧 (2~40℃)
電動機出力 kW 37
電動機形式 全閉外扇三相誘導電動機(IE3モータ)
始動方式 3コンタクタ、スターデルタ始動
駆動方式 カップリング直結駆動
冷却方式 空冷
ファンモータ出力 kW 3.0 (インバータ制御)
潤滑水充填量 L 40
ドライヤ 出口空気露点 10 (加圧下)*
消費電力 kW 1.5/1.9
使用冷媒 R-407C
冷媒封入量 g 800
吐出し空気口径 R 1・ 1/2
幅×奥行×高さ
[ドライヤレス]
mm 2068[1850]×750×1595
質量(乾燥) kg 1160
騒音値 dB・(A) 65

*周囲温度30℃、湿度75%、定格吐出圧力の条件による値です。

  • 吐出し圧力0.93MPa仕様も承ります。(オプション)
  • 騒音値は無響音状態で機械正面より1.5m、高さ1m転で測定した値です。(0.7MPa時)
  • 異電圧400/440Vも承ります。(オプション)

水潤滑式 U-14000シリーズ(比較表)

形式 吐出し空気量
(m3/min)
吐出し圧力
(MPa)
電動機出力
(kW)
始動方式 幅×奥行×高さ
[ドライヤレス]
(mm)
