最大空気量×耐久性×省エネ

クラス最大の吐出し空気量

• 最新加工技術と解析による理想圧縮形状（Zスクリュー）の最適化
• 標準0.50～0.93MPaまで幅広いレンジの圧力設定が可能
  （0.50MPa以下についてはオプション）

耐久性の向上

• 工作機械メーカーのノウハウを生かし、圧縮機構の究極精度を実現

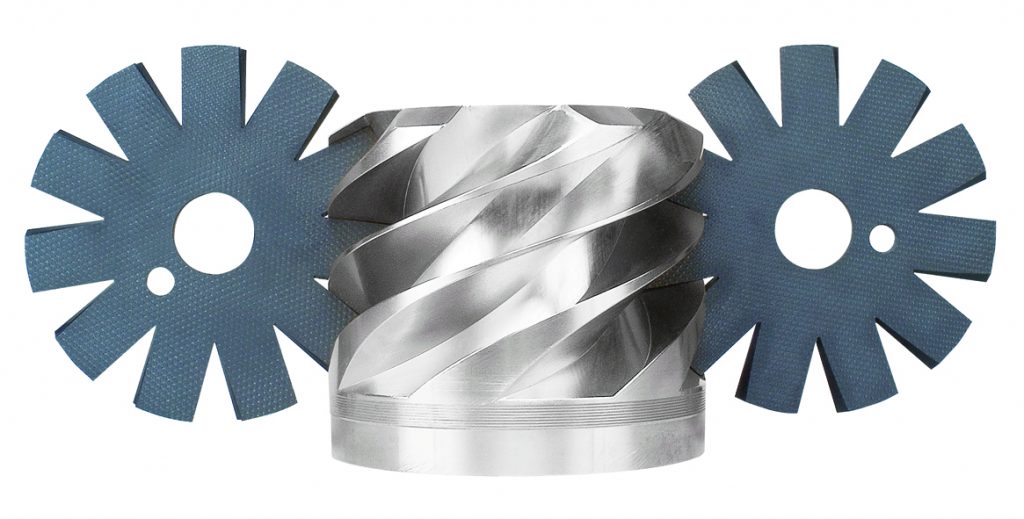

• SUSロータ採用・超精密加工・複雑形状加工の実現
• 高耐久性・耐摩耗性を兼ね備えた高効率・高性能エアエンド

水質管理機能

自動水質制御ユニット内蔵による水質管理安定 不純物を除去 特に固着物主成分（SiO2） 80～90% 除去

環境性能

瞬時起動システム採用

• AUCS（オートアンローダコントロールシステム）に加え、瞬時起動システムを追加（ 残圧 0.50MPa 起動）

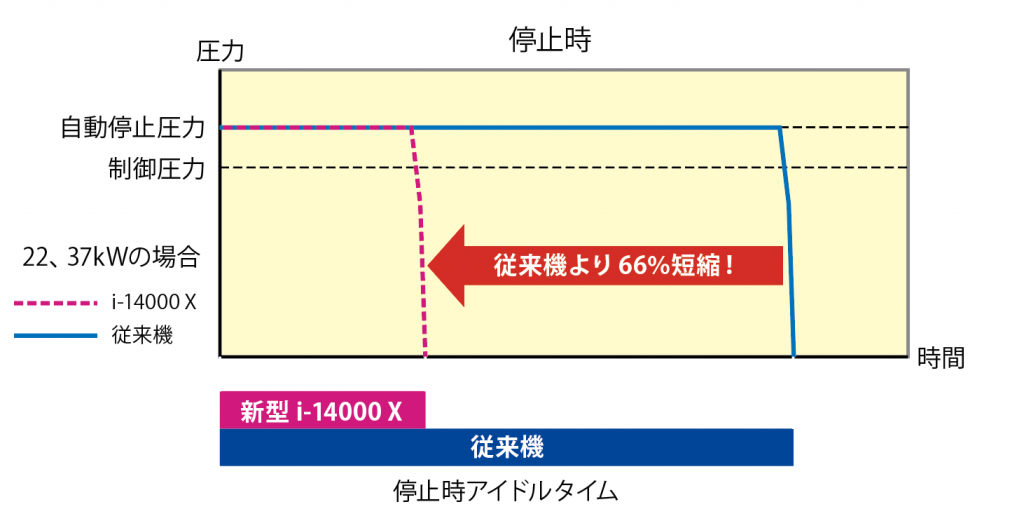

• 末端圧力の追従性向上と自動発停運転、台数制御運転等でのアイドルタイムの大幅短縮（アイドルタイム 50～66％削減）

地球温暖化対応

• 吸気・排気の冷却回路見直しにより、周囲温度50℃でも異常停止しない運転を可能
• 高効率・高入気温度ドライヤ採用
  周囲温度45℃以上で異常警報（吸気温度警報として表示）※周囲温度40℃を超える環境下での連続運転の場合、Ｏリング・電装品等の寿命が通常よりも短くなります。

水潤滑式　i-14000 X・i-14000シリーズ（比較表）

形式		吐出し空気量 （m3/min）	吐出し圧力 （MPa）	電動機出力 （kW）	始動方式	幅×奥行×高さ ［ドライヤレス］ （mm）
i-14015AX2-R		2.54 （3.3）※	0.7 （0.39）※	15	インバータ始動	1457×750×1640
i-14022AX2-R		3.8 （4.7）※	0.7 （0.39）※	22	インバータ始動	1457[1277]×750×1640
i-14037AX2-R		6.58 （7.6）※	0.7 （0.39）※	37	インバータ始動	2065[1850]×750×1700
i-14030A3-R		4.8 （5.5）※	0.7 （0.39）※	30	インバータ始動	1780[1430]×750×1510
i-14045A3-R		7.4 （8.8）※	0.7 （0.39）※	45	インバータ始動	2538[2195]×900×1595
i-14055A4-R		9.5 （11.8）※	0.7 （0.39）※	55	インバータ始動	2450[2005]×1190×1800
i-14055W3-R		9.5 （11.8）※	0.7 （0.39）※	55	インバータ始動	2300[1860]×1200×1500
i-14075A4-R		13.0 （14.7）※	0.7 （0.39）※	75	インバータ始動	2450[2005]×1190×1800
i-14075W3-R		13.0 （14.7）※	0.7 （0.39）※	75	インバータ始動	2600[1860]×1200×1500
i-14100W		17.4 （19.9）※	0.7 （0.39）※	100	インバータ始動	[2750]×1200×1800
i-14150W		25.0 （25.9）※	0.7 （0.39）※	150	インバータ始動	[2750]×1200×1800
i-14180W		31.0 （36.0）※	0.7 （0.39）※	180	インバータ始動	[2750]×1500×1800
i-14220W		37.5 （38.5）※	0.7 （0.39）※	220	インバータ始動	[2750]×1500×1800

※：（）内は0.39MPa仕様（オプション）の吐出し空気量です。
