水潤滑式
i-14000 Xシリーズ

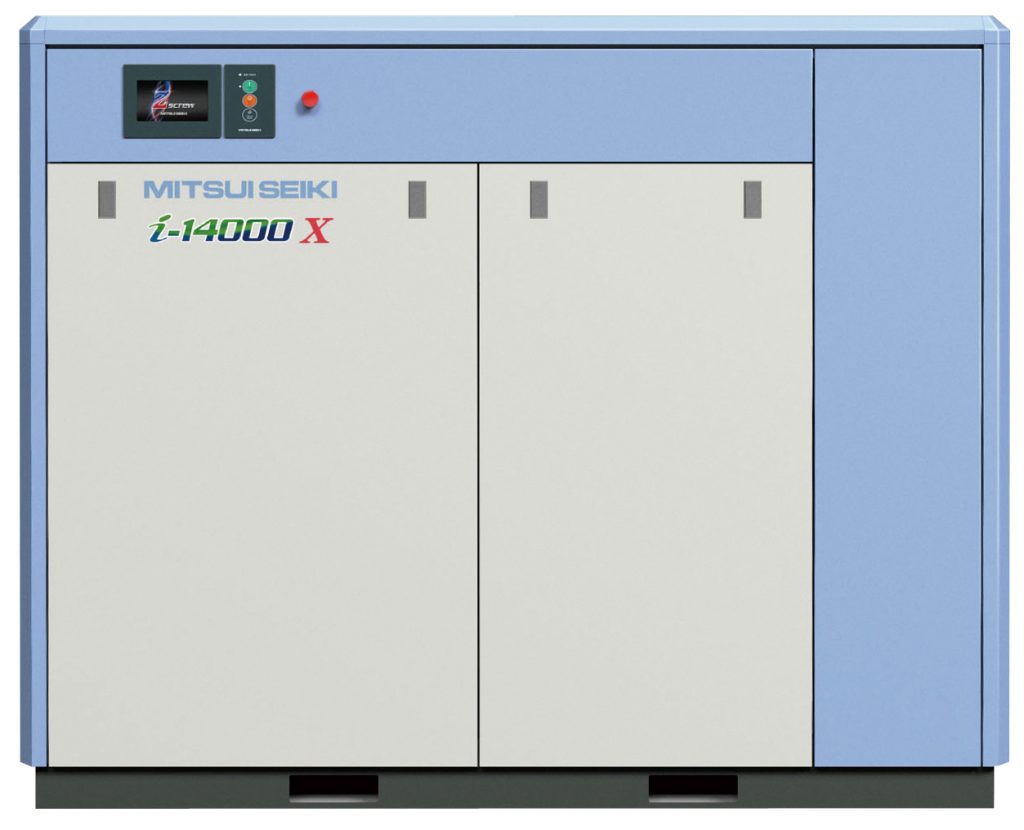

i-14037AX2-R
最大空気量×耐久性×省エネ
- 独自の圧縮機構「Zスクリュー」を極限まで高め、吐出し空気量増大を実現
- SUSロータ採用で高耐久性・耐摩耗性を兼ね備えた高効率・高性能エアエンド
- エネルギー効率業界No.1
- 水で動いて環境に優しいISO14000環境対策モデル
- クリーンエアで食品安全マネジメントシステムに最適
- 高効率インバータでCO2排出量削減
仕様
| 項目 | 単位 | 型番：i-14037AX2-R | |
|---|---|---|---|
| 電波周波数 | Hz | 50/60共用 | |
| 電源電圧 | 50/60Hz,V | 三相200 / 200・220 | |
| 吐出し空気量 | m3/min | 6.58（7.6）※ | |
| 吐出し圧力 | MPa | 0.7（0.39）※ | |
| 容量制御方式 | インバータ（回転速度制御）による一定圧力制御 | ||
| 吸込み条件 | 大気圧 （2～40℃） | ||
| 電動機出力 | kW | 37 | |
| 電動機形式 | 全閉外扇形永久磁石回転子 可変速同期モータ（IPMモータ） |
||
| 始動方式 | インバータ始動 | ||
| 駆動方式 | カップリング直結駆動 | ||
| 冷却方式 | 空冷 | ||
| ファンモータ出力 | kW | 3.7（インバータ制御） | |
| 潤滑水充填量 | L | 40 | |
| ドライヤ | 出口空気露点 | ℃ | 10 （加圧下）* |
| 消費電力 | kW | 1.4/1.7 | |
| 使用冷媒 | R-410A | ||
| 冷媒封入量 | g | 1050 | |
| 吐出し空気口径 | R | 1 1/2 | |
| 幅×奥行×高さ [ドライヤレス] |
mm | 2065[1850]×750×1700 | |
| 質量（乾燥） | kg | 1050 | |
| 騒音値 | dB・(A) | 61～65 | |
注意：低圧増量仕様（オプション）のドライヤは別置となります。ドライヤの寸法、質量はお問い合わせください。
※：（）内は0.39MPa仕様（オプション）の吐出し空気量です。
*周囲温度30℃、湿度75%、定格吐出圧力の条件による値です。
- 吐出し圧力0.93MPa仕様も承ります。（オプション）
- 騒音値は無響音状態で機械正面より1.5m、高さ1m負荷60%～100%で測定した値です。（0.7MPa時）
- 異電圧400/440Vも承ります。（オプション）
- 電動機出力は公称出力を表します。
- 22～45kWの水冷仕様も承ります。（オプション）
水潤滑式 i-14000 X・i-14000シリーズ（比較表）
| 形式 | 吐出し空気量 （m3/min） |
吐出し圧力 （MPa） |
電動機出力 （kW） |
始動方式 | 幅×奥行×高さ ［ドライヤレス］ （mm） |
|
|---|---|---|---|---|---|---|
| i-14015AX2-R |  |
2.54 （3.3）※ |
0.7 （0.39）※ |
15 | インバータ始動 | 1457×750×1640 |
| i-14022AX2-R | |
3.8 （4.7）※ |
0.7 （0.39）※ |
22 | インバータ始動 | 1457[1277]×750×1640 |
| i-14037AX2-R |  |
6.58 （7.6）※ |
0.7 （0.39）※ |
37 | インバータ始動 | 2065[1850]×750×1700 |
| i-14030A3-R |  |
4.8 （5.5）※ |
0.7 （0.39）※ |
30 | インバータ始動 | 1780[1430]×750×1510 |
| i-14045A3-R |  |
7.4 （8.8）※ |
0.7 （0.39）※ |
45 | インバータ始動 | 2538[2195]×900×1595 |
| i-14055A4-R |  |
9.5 （11.8）※ |
0.7 （0.39）※ |
55 | インバータ始動 | 2450[2005]×1190×1800 |
| i-14055W3-R |  |
9.5 （11.8）※ |
0.7 （0.39）※ |
55 | インバータ始動 | 2300[1860]×1200×1500 |
| i-14075A4-R |  |
13.0 （14.7）※ |
0.7 （0.39）※ |
75 | インバータ始動 | 2450[2005]×1190×1800 |
| i-14075W3-R |  |
13.0 （14.7）※ |
0.7 （0.39）※ |
75 | インバータ始動 | 2600[1860]×1200×1500 |
| i-14100W |  |
17.4 （19.9）※ |
0.7 （0.39）※ |
100 | インバータ始動 | [2750]×1200×1800 |
| i-14150W |  |
25.0 （25.9）※ |
0.7 （0.39）※ |
150 | インバータ始動 | [2750]×1200×1800 |
| i-14180W |  |
31.0 （36.0）※ |
0.7 （0.39）※ |
180 | インバータ始動 | [2750]×1500×1800 |
| i-14220W |  |
37.5 （38.5）※ |
0.7 （0.39）※ |
220 | インバータ始動 | [2750]×1500×1800 |
※：（）内は0.39MPa仕様（オプション）の吐出し空気量です。
