水潤滑式

i-14000シリーズ

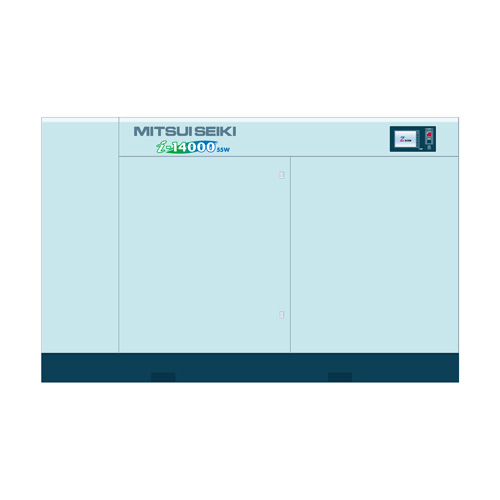

i-14055W3-R

i-14055W3-R

環境対応の水潤滑インバータコンプレッサ

  • 永久磁石IPMモータ搭載
  • 最適圧力における高効率増量制御対応(オプション)
  • 理想的な水潤滑システム
  • シンプルで環境に優しい水潤滑
  • 運転管理を用意にする液晶モニター(タッチパネル式)を標準装備

仕様

spec
項目 単位 型番:i-14055W3-R
電波周波数 Hz 50/60共用
電源電圧 50/60Hz,V 三相200 / 200・220
吐出し空気量 m3/min 9.5(11.8)※
吐出し圧力 MPa 0.7(0.39)※
容量制御方式 インバータ(回転速度制御)による一定圧力制御
吸込み条件 大気圧 (2~40℃)
電動機出力 kW 55
電動機形式 全閉外扇形永久磁石回転子
可変速同期モータ(IPMモータ)
始動方式 インバータ始動
駆動方式 カップリング直結駆動
冷却方式 水冷
ファンモータ出力 kW 0.15 / 0.22
潤滑水充填量 L 100
ドライヤ 出口空気露点 10 (加圧下)*
消費電力 kW 2.1/2.5
使用冷媒 R-407C
冷媒封入量 g 800
吐出し空気口径 R 2
幅×奥行×高さ
[ドライヤレス]
mm 2300[1860]×1200×1500
質量(乾燥) kg 1350
騒音値 dB・(A) 61~63

注意:低圧増量仕様(オプション)のドライヤは別置となります。ドライヤの寸法、質量はお問い合わせください。
※:()内は0.39MPa仕様(オプション)の吐出し空気量です。
*周囲温度30℃、湿度75%、定格吐出圧力の条件による値です。

  • 吐出し圧力0.93MPa仕様も承ります。(オプション)
  • 騒音値は無響音状態で機械正面より1.5m、高さ1m負荷60%~100%で測定した値です。(0.7MPa時)
  • 異電圧400/440Vも承ります。(オプション)
  • 水冷冷却水量(水温32℃) 55kW:150L/min、75kW:200L/min、100kW:250L/min、150kW:300L/min、180kW:430L/min、220kW:430L/min

水潤滑式 i-14000 X・i-14000シリーズ(比較表)

形式 吐出し空気量
(m3/min)
吐出し圧力
(MPa)
電動機出力
(kW)
始動方式 幅×奥行×高さ
[ドライヤレス]
(mm)

※:()内は0.39MPa仕様(オプション)の吐出し空気量です。
