油潤滑式
Zgaiard X・Zgaiardシリーズ（ベーシック）
究極精度 追求の結晶
- 独自の圧縮機構「Zスクリュー」を極限まで高めて、吐出し空気量を最大10%増大を実現
- 地球温暖化対応機として周囲温度50℃での過酷運転可能
- 潤滑油回路・制御回路のユニット化によるメンテナンス部品低減
- 業界最小の静粛性を実現
特徴
インバータタイプ・ベーシックタイプ 共通仕様
クラス最大の吐出し空気量
- 工作機械メーカーのノウハウを生かし、圧縮機構の究極精度を実現
- 最新加工技術と解析による理想圧縮形状（Zスクリュー）の最適化
- 従来機に対し、吐出し空気量を最大10 増大
トップランナー 制対応機
三井精機では全機種「トップランナー規制」対応を明記するため、
ベーシックタイプ・インバータータイプともに「PREMIUM」のステッカーを貼っております
地球温暖化対応機
- 吸気・排気の冷却回路見直しにより、周辺温度50℃でも異常停止しない運転を可能
- 高効率・高入気温度ドライヤ採用
- 吐出温度95℃以上で増風冷却運転開始
メンテナンス性向上
- 潤滑油回路・制御回路のユニット化によるメンテナンス部品低減
仕様
Zgaiard X・Zgaiardシリーズ（ベーシック）（比較表）
| 形式 | 吐出し空気量 （m3/min） |
吐出し圧力 （MPa） |
電動機出力 （kW） |
始動方式 | 幅×奥行×高さ ［ドライヤレス］ （mm） |
|
|---|---|---|---|---|---|---|
| Z08AX-R |  |
1.21 | 0.7 | 7.5 | 直入始動 | 905×705×1400 |
| Z11AX-R |  |
1.86 | 0.7 | 11 | 直入始動 | 1050×750×1400 |
| Z15AX-R |  |
2.64 | 0.7 | 15 | 直入始動 | 1050×750×1400 |
| Z22AX-R |  |
4.1 | 0.7 | 22 | 3コンタクタ、スターデルタ始動 | 1280×750×1490 |
| Z37AX-R |  |
6.9 | 0.7 | 37 | 3コンタクタ、スターデルタ始動 | 1750[1550]×750×1550 |
| Z55AX-R |  |
10 | 0.7 | 55 | 3コンタクタ、スターデルタ始動 | 2008×1183×1750 |
| Z75AX-R |  |
13.2 | 0.7 | 75 | 3コンタクタ、スターデルタ始動 | 2008×1183×1750 |
| Z150AS2 |  |
27.0/26.0 | 0.7 | 150 | 3コンタクタ、スターデルタ始動 | 3200×1350×2155 |

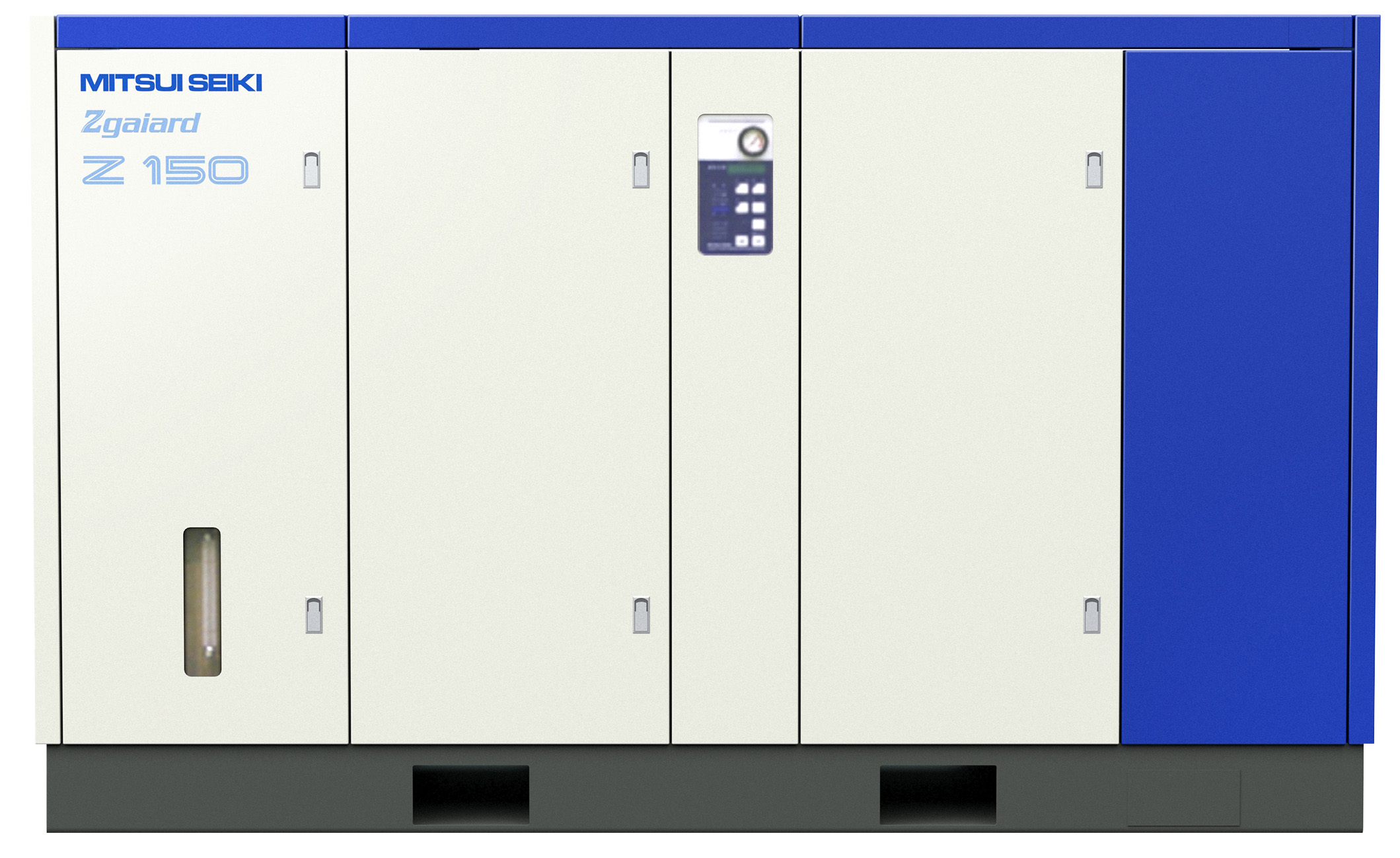

| Z150WS2 |  |
27.0/26.0 | 0.7 | 150 | 3コンタクタ、スターデルタ始動 | 2860×1350×1750 |
