油潤滑式
Zgaiard Xシリーズ(インバータ)
ZV75WX-R
究極精度 求の結晶
- 究極精度を追求しクラス最大の吐出し空気量
- ボディ構造の見直しにより、設置面積を縮小
- 地球温暖化対応で周囲温度50℃でも異常停止しない運転を可能
- 運転管理を容易にする液晶モニター(タッチパネル式)を標準装備
- 操作性・保守性が大幅に向上
仕様
項目 | 単位 | 型番:ZV75WX-R | |
---|---|---|---|
電波周波数 | Hz | 50/60共用 | |
電源電圧 | 50/60Hz,V | 三相200 / 200・220 | |
吐出し空気量 | m3/min | 13.4(14.7)※ | |
吐出し圧力[調整範囲] | MPa | 0.7[0.53 ~ 0.93](0.5)※ | |
容量制御方式 | インバータ(回転速度制御)による一定圧力制御 | ||
吸込み条件 | 大気圧 (2~40℃) | ||
電動機出力 | kW | 75 | |
電動機形式 | 全閉外扇形永久磁石回転子 可変速同期モータ(IPMモータ) |
||
始動方式 | インバータ始動 | ||
駆動方式 | カップリング直結駆動 | ||
冷却方式 | 水冷 | ||
ファンモータ出力 | kW | 0.15/ 0.22 | |
潤滑油充填量 | L | 38 | |
ドライヤ | 出口空気露点 | ℃ | 10 (加圧下)* |
使用冷媒 | R-410A | ||
吐出し空気口径 | R | 2 | |
幅×奥行×高さ | mm | 2008×1183×1750 | |
質量(乾燥) | kg | 1500 | |
騒音値 | dB・(A) | 65 |
注意:低圧増量仕様(オプション)のドライヤは別置となります。ドライヤの寸法、質量はお問い合わせください。
※:()内は0.50MPa仕様(オプション)の吐出し空気量です。
*周囲温度30℃、湿度75%、定格圧力の条件による値です。
- 騒音値は無響音状態で機械正面より1.5m、高さ1.0m全負荷運転で測定した値です。(0.7MPa時)
- 電動機出力は公称出力を表します。
- 異電圧400/440Vも承ります。(オプション)
- 水冷冷却水量(水温32℃) 55kW: 80L/min、75kW: 110L/min
油潤滑式 Zgaiard X・Zgaiardシリーズ(インバータ)(比較表)
形式 | 吐出し空気量 (m3/min) |
吐出し圧力 (MPa) |
電動機出力 (kW) |
始動方式 | 幅×奥行×高さ [ドライヤレス] (mm) |
|
---|---|---|---|---|---|---|

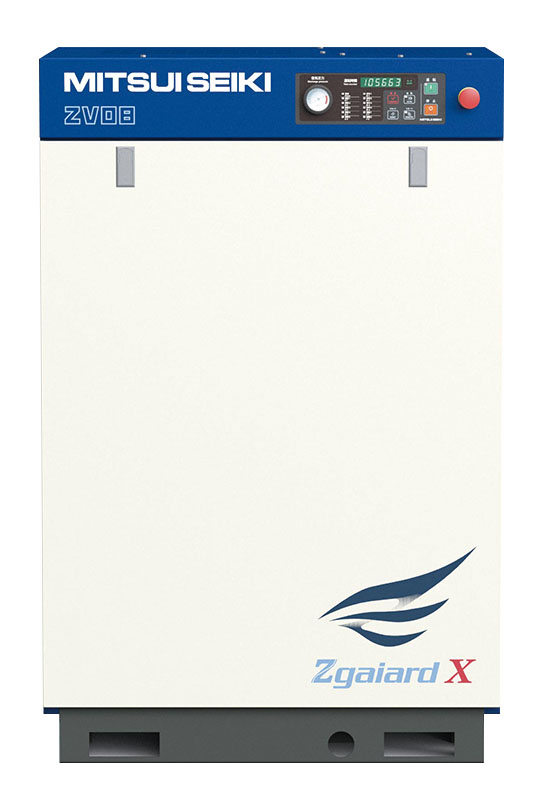

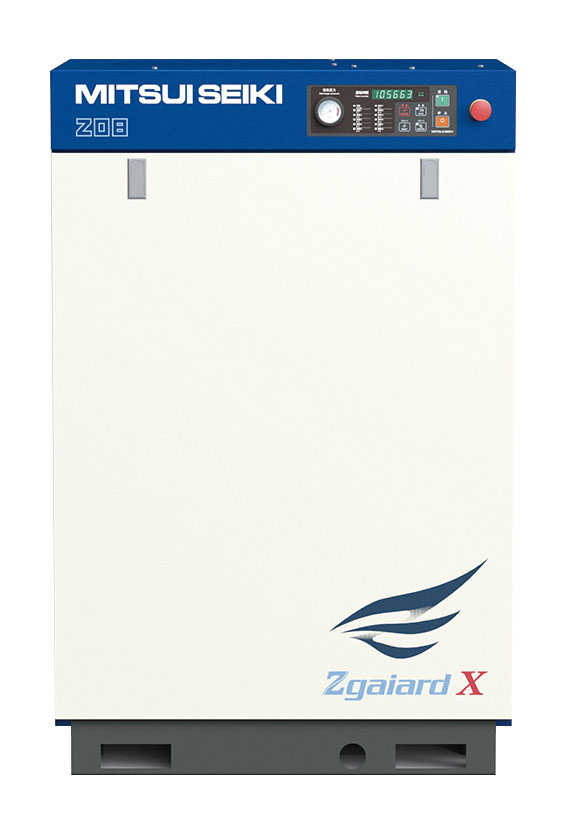

ZV08AX-R | 1.21 | 0.7 [0.60~0.93] |
7.5 | インバータ始動 | 905×705×1400 | |
ZV11AX-R | 1.86 | 0.7 [0.60~0.93] |
11 | インバータ始動 | 1050×750×1400 | |
ZV15AX-R | 2.64 | 0.7 [0.53~0.93] |
15 | インバータ始動 | 1050×750×1400 | |
ZV22AX-R | 4.2 (4.5)※ |
0.7 [0.53~0.93] |
22 | インバータ始動 | 1280[1160]×750×1490 | |
ZV37AX-R | 7.0 (7.4)※ |
0.7 [0.53~0.93] |
37 | インバータ始動 | 1750[1550]×750×1550 | |
ZV55AX-R | 10.2 (11.5)※ |
0.7 [0.53~0.93](0.5)※ |
55 | インバータ始動 | 2008×1183×1750 | |
ZV55WX-R | 10.2 (11.5)※ |
0.7 [0.53~0.93](0.5)※ |
55 | インバータ始動 | 2008×1183×1750 | |
ZV75AX-R | 13.4 (14.7)※ |
0.7 [0.53~0.93](0.5)※ |
75 | インバータ始動 | 2008×1183×1750 | |
ZV75WX-R | 13.4 (14.7)※ |
0.7 [0.53~0.93](0.5)※ |
75 | インバータ始動 | 2008×1183×1750 | |
ZV150AS2i | 26.0 | 0.7 [0.54~0.93] |
150 | インバータ始動 | [3600]×1350×2155 | |
ZV150WS2i | 26.0 | 0.7 [0.54~0.93] |
150 | インバータ始動 | [2650]×1350×1750 |
※:()内は0.50MPa仕様(オプション)の吐出し空気量です。
